Peruutuskameran liitintyypit

Peruutuskameran ja näytön tai auton multimedialaitteen yhdistäminen ei aina ole aivan yksinkertaista. Markkinoilla on useita erilaisia peruutuskameran liittimiä, kuten RCA, 4PIN DIN, Dometic/Waeco 6PIN, PS/2-tyyppisiä liittimiä ja Fakra-liittimiä.

Liittimen ulkonäkö ei kuitenkaan vielä takaa, että kaksi laitetta voidaan kytkeä turvallisesti yhteen. Erityisesti moninapaisissa liittimissä pinnijärjestys ja kameran käyttöjännite voivat vaihdella valmistajasta riippuen.

Epästandardit liitännät voivat aiheuttaa laiterikkoja

Osa kamera-, näyttö- ja matkailuautovalmistajista käyttää omia liitin- ja johdotusratkaisujaan. Tämän vuoksi saman näköisessä liittimessä voi olla eri valmistajien laitteissa täysin erilainen pinnijärjestys.

Olemme törmänneet jopa tapauksiin, joissa värikoodatussa videojohtimessa kulkee 12 voltin käyttöjännite. Jos tällainen johdin kytketään suoraan toisen laitteen videosisääntuloon, seurauksena voi olla kameran tai näytön rikkoutuminen.

Älä siis koskaan päättele kytkentää pelkän liittimen ulkonäön tai johtimien värien perusteella. Jos pinnijärjestys ei ole varmasti tiedossa, jännitteet kannattaa mitata ennen laitteiden yhdistämistä.

Jos olet epävarma kytkennästä, suosittelemme autosähköasentajan käyttöä.

RCA – yleisin peruutuskameran videoliitin

RCA on yleisin analogisen videosignaalin siirtämiseen käytetty liitin. Sitä käytetään erityisesti henkilöautojen jälkiasennettavissa peruutuskameroissa ja näytöissä.

Videoliitin on tavallisesti keltainen RCA. Ääniliittimet ovat yleensä valkoisia ja punaisia.

Varsinaisessa RCA-liitännässä siirtyy vain video- tai audiosignaali, joten kameran käyttöjännite tuodaan erillisellä johdolla. Peruutuskameran virta otetaan usein auton takaosasta esimerkiksi peruutusvalolta tai erillisen releen kautta.

Monissa peruutuskameran RCA-välijohdoissa kulkee videokaapelin rinnalla lisäksi ohut punainen johdin. Se ei kuulu RCA-signaaliin, vaan sitä voidaan käyttää esimerkiksi peruutussignaalin tai muun 12 voltin ohjausjännitteen kuljettamiseen auton takaosasta eteen.

Kameran ja näytön päässä on usein RCA-naarasliitin, jolloin niiden välissä käytetään RCA uros–uros -kaapelia.

4PIN DIN – yleinen raskaan kaluston peruutuskameroissa

4PIN DIN on hyvin yleinen kuorma-autoissa, linja-autoissa, työkoneissa ja muissa ammattiajoneuvoissa käytettävissä peruutuskamerajärjestelmissä.

Liitin on yleensä kierrelukittava ja rakenteeltaan huomattavasti RCA-liitintä paremmin ajoneuvokäyttöön soveltuva. Samassa kaapelissa voidaan siirtää sekä videosignaali että kameran käyttöjännite.

DIN-liittimissä täytyy huomioida:

• uros- ja naarasliitin
• liittimen napamäärä
• lukitustapa
• pinnijärjestys
• kameran käyttöjännite

Liitin voi olla esimerkiksi kierrelukittava, bajonettilukittava tai muun tyyppisellä lukituksella varustettu.

Tärkeää: 4PIN-liitin ei tarkoita automaattisesti yhteensopivaa johdotusta. Eri valmistajat voivat käyttää samaa liitintä eri pinnijärjestyksellä.

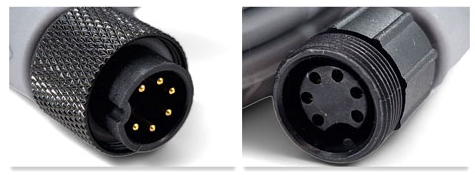

Dometic / Waeco 6PIN -liitin

Dometicin ja Waecon peruutuskamerajärjestelmissä käytetään yleisesti kierrelukittavaa 6PIN-liitintä. Näitä järjestelmiä löytyy erityisesti matkailuautoista.

Samaa liitäntätyyppiä on käytetty myös useiden matkailuautovalmistajien tehdasasennuksissa.

Kaapelissa voi kulkea useita toimintoja:

• kameran videosignaali
• kameran käyttöjännite
• ääni
• kameran suojaläpän ohjaus

Tämän vuoksi Dometic/Waeco-järjestelmää muutettaessa tarvitaan usein sovitin esimerkiksi alkuperäisen kaapelin ja uuden kameran tai näytön välille.

PS/2-tyyppinen moninapainen liitin

Joissakin peruutuskamerajärjestelmissä käytetään ulkonäöltään tietokoneiden vanhaa PS/2-liitintä muistuttavaa moninapaista liitintä.

Tällaista liitintä on käytetty esimerkiksi PSVT:n läpällisissä kameroissa. Samassa kaapelissa voi kulkea videosignaali, kameran käyttöjännite, ääni sekä kameran suojaläpän ohjaus.

Vaikka liitin näyttää tutulta, sen pinnijärjestystä ei pidä olettaa samaksi kuin toisessa saman näköisessä liittimessä.

Kierrelukittava s-Video 4PIN

Tätä liitäntätyyppiä on käytetty esimerkiksi PSVT:n läpättömissä kameroissa.

Pienen liittimen etuna on, että kaapelia varten tarvitaan ajoneuvoon huomattavasti pienempi läpivientireikä kuin esimerkiksi RCA-liittimelle.

Saatavana on myös sovittimia, joilla erilaisia 4PIN-kamerajärjestelmiä voidaan yhdistää.

Pieni 4PIN väliliitin kamerassa

Monissa pienikokoisissa peruutuskameroissa käytetään kameran lähellä pientä 4PIN-väliliitintä. Sen avulla auton rakenteiden läpi tarvitsee viedä vain pieni liitin.

Liitin ei välttämättä ole vedenpitävä, joten liitos kannattaa sijoittaa suojaan kosteudelta.

Erityisen tärkeää on huomata, että näiden liittimien pinnijärjestys ei ole standardoitu. Kahdessa täysin saman näköisessä kamerassa voi olla eri johdotus.

Ennen vieraan kameran tai kaapelin liittämistä pinnijärjestys kannattaa aina varmistaa mittaamalla tai luotettavasta kytkentäkaaviosta.

Fakra-liitin auton alkuperäisessä multimediajärjestelmässä

Fakra-liittimiä käytetään paljon autojen alkuperäisissä multimedia-, navigointi-, antenni- ja kamerajärjestelmissä.

Peruutuskameran yhteydessä Fakra-liitin voi olla esimerkiksi auton alkuperäisen multimedialaitteen videotulossa.

Sovittimen avulla ulkoinen peruutuskamera voidaan joissakin tapauksissa yhdistää esimerkiksi Mercedes-Benz-, Volkswagen-, Audi- tai Ford-ajoneuvojen alkuperäiseen multimedia- tai navigointijärjestelmään.

Pelkkä Fakra-liitin ei kuitenkaan vielä tarkoita, että laitteisto tukee peruutuskameraa. Myös auton multimedialaitteen täytyy tukea ulkoista videolähdettä, ja joissakin autoissa toiminto täytyy lisäksi aktivoida ohjelmallisesti.

Virtaliitin peruutuskamerassa

Jos kameran käyttöjännite ei kulje moninapaisen kamerakaapelin mukana, kamerassa käytetään usein erillistä DC-virtaliitintä.

Yleinen koko on 5,5 mm DC-liitin. Kamerassa tai näytössä voi olla naarasliitin ja virtalähteen puolella urosliitin.

Ennen kytkemistä kannattaa kuitenkin aina tarkistaa myös virtaliittimen napaisuus. Yleinen tapa on käyttää plusnapaa keskellä, mutta sitäkään ei pidä olettaa ilman varmistusta.

Mistä tunnistan peruutuskameran liittimen?

Seuraava taulukko auttaa yleisimpien peruutuskameraliitäntöjen tunnistamisessa:

Voiko erilaisia peruutuskameran liittimiä yhdistää?

Useimmissa tapauksissa kyllä. RCA-, DIN-, Dometic/Waeco- ja muiden kameraliitäntöjen välille on saatavana erilaisia sovittimia.

Sovitin ratkaisee kuitenkin vain liittimen fyysisen yhteensopivuuden. Lisäksi täytyy varmistaa:

• kameran käyttöjännite
• plus- ja miinusjohtimet
• videosignaalin johdin
• pinnijärjestys
• kameran ja näytön videosignaalin yhteensopivuus

Erityisesti alkuperäisissä matkailuauto- ja tehdasasennetuissa kamerajärjestelmissä kannattaa tarkistaa kytkentä ennen uuden kameran tai näytön asentamista.

Älä kytke kameraa pelkän liittimen perusteella

Samannäköinen liitin ei tarkoita, että laitteiden johdotus olisi sama. Eri valmistajat voivat käyttää täysin samanlaista 4PIN-, 6PIN- tai muuta moninapaista liitintä eri tavalla.

Väärässä kytkennässä kameran käyttöjännite voi päätyä videosignaalin nastaan. Tämä voi rikkoa kameran, näytön tai auton multimedialaitteen.

Jos kytkentä ei ole varmasti tiedossa, mittaa liittimen jännitteet ja selvitä pinnijärjestys ennen laitteiden yhdistämistä.

Peruutuskameran sovittimet

Jammaa.comista löytyy sovittimia ja kaapeleita yleisimpien peruutuskamerajärjestelmien yhdistämiseen. Sovittimilla voidaan esimerkiksi liittää RCA-kamera DIN-kaapeliin tai hyödyntää matkailuautossa valmiiksi olevaa alkuperäistä kamerakaapelointia uuden kameran tai näytön kanssa.
