Merkkikohtainen peruutuskamera henkilöautoon

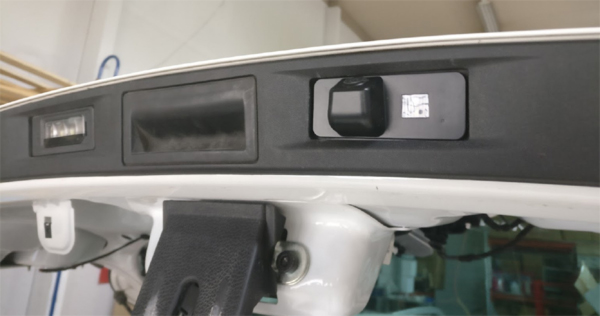

Artikkelikuva

Peruutuskamera voidaan asentaa henkilöautoon jälkikäteen erittäin siististi, kun kamera valitaan automallin mukaan. Merkkikohtainen peruutuskamera voidaan yleensä asentaa esimerkiksi rekisterikilven valon, takaluukun avauskahvan tai alkuperäisen kameran asennusaukon yhteyteen.

Valikoimassamme on lisäksi OEM-järjestelmiin tarkoitettuja peruutuskameroita, joilla voidaan korvata auton alkuperäinen viallinen peruutuskamera. OEM-kameran liitin, kiinnitys ja sähköinen yhteensopivuus on suunniteltu määrättyä alkuperäistä kamerajärjestelmää varten.

Katso merkki- ja mallikohtaiset sekä OEM-peruutuskamerat ja valitse oma automerkkisi sekä automallisi.

Mikä on merkkikohtainen peruutuskamera?

Merkkikohtainen peruutuskamera on kamera, jonka fyysinen kiinnitys on suunniteltu sopimaan tiettyyn automalliin tai tiettyjen automallien rakenteisiin.

Toisin kuin yleismallinen kamera, joka kiinnitetään esimerkiksi auton pintaan erillisellä telineellä, merkkikohtainen kamera voidaan yleensä asentaa auton olemassa olevaan rakenteeseen.

Tyypillisiä asennustapoja ovat:

Merkkikohtaisen kameran suurin etu on siisti ja lähes alkuperäisen näköinen asennus. Auton koriin ei yleensä tarvitse asentaa näkyvää erillistä kameratelinettä.

Mikä on OEM-peruutuskamera?

OEM-peruutuskameralla tarkoitetaan tässä yhteydessä kameraa, joka on tarkoitettu auton alkuperäisen peruutuskameran tilalle ja auton alkuperäiseen kamerajärjestelmään.

OEM-kamera on erityisen käyttökelpoinen silloin, kun auton tehdasasennettu kamera on esimerkiksi:

Oikean OEM-kameran tapauksessa voidaan hyödyntää auton alkuperäistä asennuspaikkaa, johtosarjaa, liitintä ja näyttöjärjestelmää.

Tällöin autoon ei tarvitse rakentaa kokonaan uutta jälkiasennettavaa kamerajärjestelmää vain siksi, että alkuperäinen kamera on rikkoutunut.

OEM-kamera ja merkkikohtainen jälkiasennuskamera eivät ole sama asia

Nämä kaksi tuotetyyppiä näyttävät verkkokaupassa helposti samankaltaisilta, mutta niiden käyttötarkoitus on erilainen.

Ominaisuus Merkkikohtainen jälkiasennuskamera OEM-peruutuskamera
Sopii fyysisesti tiettyyn automalliin Kyllä Kyllä
Tarkoitettu auton alkuperäisen kameran korvaajaksi Ei yleensä Kyllä
Tyypillinen videoliitäntä Usein RCA Auton alkuperäisen järjestelmän mukainen
Tyypillinen videosignaali CVBS tai AHD Automallin OEM-järjestelmän mukainen
Käyttöjännite Kameran tuotetietojen mukainen Auton alkuperäisen järjestelmän mukainen
Tyypillinen käyttötarkoitus Peruutuskameran jälkiasennus autoon Alkuperäisen kameran korvaaminen

Jos autossa ei ole ennestään peruutuskameraa, valitaan yleensä merkkikohtainen jälkiasennuskamera. Jos autossa taas on tehdasasennettu peruutuskamera, joka halutaan korvata, oikea vaihtoehto on yleensä OEM-yhteensopiva kamera.

Miksi merkkikohtainen peruutuskamera kannattaa valita?

Peruutuskamera helpottaa auton takana olevan alueen hahmottamista esimerkiksi pysäköitäessä ja ahtaissa paikoissa peruutettaessa.

Henkilöauton välittömästi takana on alueita, joita kuljettaja ei näe kunnolla taustapeileistä. Kamera auttaa havaitsemaan esimerkiksi:

Kamera on kuitenkin kuljettajan apuväline. Peruutettaessa täytyy edelleen tarkkailla ympäristöä myös peileistä ja suoraan katsomalla.

Sopiiko merkkikohtainen kamera varmasti omaan autoon?

Pelkkä automerkki ja mallinimi eivät aina riitä kameran yhteensopivuuden varmistamiseen.

Saman automallin eri vuosimalleissa, korimalleissa ja varustetasoissa voidaan käyttää erilaisia rekisterikilven valoja, takaluukun kahvoja ja kameran asennusaukkoja.

Tarkista tuotetiedoista ainakin:

Vertaa tuotteen mittapiirrosta ja kuvia aina oman autosi vastaavaan osaan. Näin sopivuus voidaan varmistaa luotettavammin kuin pelkän automallin perusteella.

Rekisterikilven valon tilalle asennettava kamera

Yksi yleisimmistä merkkikohtaisten kameroiden rakenteista asennetaan auton rekisterikilven valon paikalle.

Kameran rungossa on yleensä myös rekisterikilven valaistus tai paikka alkuperäiselle valolle, joten rekisterikilven valaisu säilyy kameran asentamisen jälkeen.

Tämän ratkaisun etuja ovat:

Kameran mitat ja kiinnitys kannattaa silti aina verrata auton alkuperäiseen rekisterikilven valoon ennen tilaamista.

Takaluukun avauskahvaan integroitu kamera

Joissakin automalleissa koko alkuperäinen takaluukun avauskahva voidaan korvata kahvalla, johon peruutuskamera on valmiiksi integroitu.

Ratkaisu on erittäin huomaamaton, koska kamera näyttää kuuluvan auton alkuperäiseen rakenteeseen.

Myös näissä kameroissa on tärkeää tarkistaa kahvan:

Alkuperäisen peruutuskameran paikalle asennettava kamera

Joissakin automalleissa on valmiiksi kameralle tarkoitettu paikka takaluukussa tai muussa takaosan rakenteessa.

Vaikka autossa ei olisi kameraa asennettuna, kameran paikka voi olla rakenteessa valmiina. Tällöin siihen sopiva merkkikohtainen kamera mahdollistaa erittäin siistin jälkiasennuksen.

Tällainen kamera voi silti olla tavallinen jälkiasennettava RCA-kamera eikä OEM-kamera. Kameran fyysinen sopivuus alkuperäiseen aukkoon ei siis automaattisesti tarkoita, että se sopisi auton alkuperäiseen sähköiseen kamerajärjestelmään.

OEM-kameran yhteensopivuus täytyy tarkistaa erityisen huolellisesti

OEM-peruutuskameraa valittaessa automallin ja vuosimallin lisäksi on tärkeää tarkistaa alkuperäisen kameran OEM- tai osanumero, jos se on ilmoitettu tuotteessa.

Saman auton eri vuosimalleissa tai multimediajärjestelmissä voidaan käyttää ulkoisesti lähes samanlaisia kameroita, joissa on kuitenkin erilainen:

Tämän vuoksi pelkkä kameran ulkonäkö ei riitä OEM-kameran yhteensopivuuden varmistamiseen.

OEM-kamera ei välttämättä käytä 12 voltin jännitettä

Auton alkuperäisen kameran käyttöjännite ei välttämättä ole suoraan auton 12 voltin järjestelmäjännite.

OEM-järjestelmä voi syöttää kameralle valmistajakohtaisen käyttöjännitteen auton multimedia- tai kameramoduulin kautta.

Älä koskaan syötä tuntemattomaan OEM-kameraan 12 voltin jännitettä vain liittimen tai kameran ulkonäön perusteella.

Väärä käyttöjännite tai pinnijärjestys voi vahingoittaa kameraa tai auton muuta elektroniikkaa.

Jos kameran liitin tai pinnijärjestys on epäselvä, tutustu myös peruutuskameran liitintyyppeihin.

Voiko jälkiasennettavan peruutuskameran liittää auton omaan näyttöön?

Usein voidaan, mutta tämä vaatii tavallisesti enemmän kuin pelkän kameran kytkemisen.

Auton alkuperäinen multimedia- tai navigointijärjestelmä voi tarvita esimerkiksi:

Tämä on eri tilanne kuin OEM-kameran vaihtaminen olemassa olevan alkuperäisen kameran tilalle.

Jos autossa ei ole alun perin kameraa mutta kuva halutaan auton alkuperäiselle näytölle, lue tarkemmin peruutuskameran liittämisestä auton omaan näyttöön.

Voiko kameran liittää jälkiasennettuun autosoittimeen?

Kyllä, jos autosoittimessa tai multimedialaitteessa on peruutuskameralle tarkoitettu videotulo.

Kameratulo voi olla merkitty esimerkiksi:

Jälkiasennettavissa autosoittimissa kameratulo on usein RCA-liitin. Pelkkä fyysisesti sopiva RCA-liitin ei kuitenkaan vielä takaa kameran ja soittimen yhteensopivuutta.

AHD vai CVBS – tarkista videosignaali

Jälkiasennettavissa peruutuskameroissa käytetään yleisesti CVBS- ja AHD-videosignaaleja.

CVBS on perinteinen analoginen videosignaali. AHD eli Analog High Definition mahdollistaa sitä tarkemman kuvan.

Molemmissa voidaan käyttää tavallista keltaista RCA-liitintä.

RCA kertoo liittimen tyypin, ei videosignaalin tyyppiä.

AHD-kamera tarvitsee näytön tai autosoittimen, joka tukee kameran käyttämää AHD-signaalia. Osa kameroista voidaan vaihtaa AHD- ja CVBS-tilojen välillä.

Jos kamera saa virtaa ja johdot ovat oikein mutta kuvaa ei näy, kameran ja näytön videosignaalien yhteensopivuus kannattaa tarkistaa ensimmäisten asioiden joukossa.

Mistä jälkiasennettava peruutuskamera saa virran?

Yleisin tapa on kytkeä kamera toimimaan silloin, kun peruutusvaihde kytketään päälle.

Peruutusvalolta voidaan järjestelmästä riippuen ottaa kameran käyttöjännite tai peruutuksen ohjaussignaali.

Uudemmissa autoissa peruutusvaloa voidaan kuitenkin ohjata PWM-signaalilla tai auton elektroniikan valvomalla lähtöpiirillä. Tällainen syöttö ei aina sovellu suoraan kameran käyttöjännitteeksi.

Oireita voivat olla esimerkiksi:

Tällöin kameralle voidaan tarvita vakaa erillinen käyttöjännite ja peruutusvalolta saatavaa signaalia käytetään vain ohjaukseen.

Miten näyttö tietää, että peruutusvaihde on päällä?

Jälkiasennetuissa näytöissä ja autosoittimissa on yleensä erillinen peruutusheräte.

Kun peruutusvaihde kytketään, näyttö saa ohjaussignaalin ja vaihtaa automaattisesti normaalista näkymästä peruutuskameran kuvaan.

Pitkän RCA-videokaapelin yhteydessä kulkee usein ohut punainen johto, jota voidaan käyttää tämän herätesignaalin kuljettamiseen auton takaosasta eteen.

Ohut punainen johto ei ole osa RCA-videosignaalia, vaan erillinen sähköjohdin.

Tarvitaanko kameran asentamisen jälkeen ohjelmointia?

Jos jälkiasennettava kamera liitetään erilliseen näyttöön tai jälkiasennettuun autosoittimeen, auton ohjelmointia ei yleensä tarvita.

Jos kamera halutaan lisätä auton alkuperäiseen multimediajärjestelmään, peruutuskameratoiminto voidaan joissakin automalleissa joutua aktivoimaan diagnostiikka- tai ohjelmointilaitteella.

Jos taas olemassa oleva alkuperäinen kamera vaihdetaan yhteensopivaan OEM-korvauskameraan, tilanne riippuu auton järjestelmästä. Kamera voi toimia suoraan vaihtamalla, mutta mahdolliset automallikohtaiset vaatimukset kannattaa aina tarkistaa tuotetiedoista.

Entä peruutuskameran apuviivat?

Monissa jälkiasennettavissa kameroissa voidaan näyttää pysäköintiä helpottavat apuviivat.

Apuviivat voivat olla:

Jos sekä kamera että näyttö lisäävät kuvaan omat viivansa, ruudulla voi näkyä kahdet päällekkäiset apuviivat. Monissa jälkiasennettavissa kameroissa kameran omat viivat voidaan poistaa käytöstä ohjausjohdon avulla.

Peilikuva vai normaali kuva?

Peruutuskamerassa käytetään yleensä peilikuvaa, jotta näkymä vastaa kuljettajan kannalta taustapeilin toimintaa.

Tällöin kuvan oikealla puolella näkyvä este sijaitsee myös auton oikealla puolella.

Joissakin jälkiasennettavissa kameroissa voidaan valita peilikuvan ja normaalin kuvan välillä asetuksella tai kameran ohjausjohdolla.

Peruutuskameran kaapelin vetäminen henkilöautossa

Langallisen jälkiasennuskameran videokaapeli vedetään auton takaosasta näytölle tai autosoittimelle.

Kaapeli voidaan yleensä viedä esimerkiksi:

Asennuksessa tulee huomioida auton turvatyynyt. Kaapelia ei pidä sijoittaa turvatyynyn laukeamisalueelle tai siten, että se voisi estää turvatyynyn toimintaa.

Testaa kamera ennen kuin kokoat auton verhoilut

Jälkiasennettavan peruutuskameran toiminta kannattaa testata kokonaisuudessaan ennen verhoilujen ja kynnyslistojen asentamista takaisin paikoilleen.

Testaa ainakin:

Jos kyseessä on OEM-kamera, kannattaa ennen lopullista asennusta varmistaa vastaavasti, että auton alkuperäinen näyttö tunnistaa uuden kameran ja kaikki alkuperäiset kameratoiminnot toimivat odotetusti.

Mitä jos peruutuskamerasta ei tule kuvaa?

Jälkiasennettavan järjestelmän vikaa kannattaa etsiä järjestelmällisesti.

  1. Saako kamera oikean käyttöjännitteen?
  2. Onko kameran maadoitus kunnossa?
  3. Onko videokaapeli oikeassa kameratulossa?
  4. Saako näyttö tai autosoitin peruutusherätteen?
  5. Ovatko kamera ja näyttö samalla AHD/CVBS-formaatilla?
  6. Ovatko kaikki kaapelit ja liittimet kunnossa?

Jos kuva toimii moottorin ollessa sammutettuna mutta häiriintyy moottorin käydessä, ongelma liittyy usein kameran virransyöttöön tai auton sähköjärjestelmän aiheuttamiin häiriöihin.

OEM-kameran kohdalla vianetsintä on erilainen. Tällöin tulee tarkistaa erityisesti oikea OEM-kameramalli, liitin, pinnijärjestys ja auton alkuperäisen kamerajärjestelmän toiminta.

Mikä kamera kannattaa valita?

Valinta voidaan yksinkertaistaa kolmeen tilanteeseen:

Autossa ei ole peruutuskameraa

Jos omaan automalliin löytyy sopiva merkkikohtainen jälkiasennuskamera, se on yleensä siistein tapa lisätä peruutuskamera autoon.

Autossa on alkuperäinen kamera, joka on rikkoutunut

Tarkista, löytyykö autoon OEM-peruutuskamera, joka korvaa alkuperäisen kameran ja sopii auton alkuperäiseen liitäntään sekä asennuspaikkaan.

Autossa ei ole kameraa, mutta kuva halutaan auton alkuperäiseen näyttöön

Tällöin tarvitaan kameran lisäksi usein automallikohtainen sovitin tai rajapinta sekä mahdollisesti kameratoiminnon aktivointi.

Lue tällöin peruutuskameran liittämisestä auton omaan näyttöön.

Merkkikohtaisen tai OEM-peruutuskameran valinta

Ennen tilaamista selvitä nämä asiat:

  1. Onko autossa jo alkuperäinen peruutuskamera?
  2. Tarvitaanko uusi kamera alkuperäisen tilalle vai jälkiasennetaanko kamera ensimmäistä kertaa?
  3. Mihin kamera fyysisesti asennetaan?
  4. Mille näytölle kamerakuva halutaan?
  5. Mikä on auton vuosimalli ja korimalli?
  6. Mitä liitäntää ja videosignaalia järjestelmä käyttää?

Kun nämä asiat ovat tiedossa, oikean kameran ja mahdollisten sovittimien valinta helpottuu huomattavasti.

Katso merkki- ja mallikohtaiset sekä OEM-peruutuskamerat ja valitse ensin oma automerkkisi.

Jos olet asentamassa kokonaan uutta kamerajärjestelmää, lue myös peruutuskameran asennusohje.

Jos kamera halutaan auton alkuperäiseen näyttöön, tutustu artikkeliin peruutuskamera auton omaan näyttöön.

Erilaiset kameraliittimet ja niiden yhteensopivuus on käsitelty tarkemmin artikkelissa peruutuskameran liitintyypit.


Muut artikkelit teemasta Peruutuskamerat
