Mitä tarkoittaa AHD-kuvatekniikka?

AHD (Analog High Definition) on analoginen teräväpiirtovideotekniikka, jonka avulla korkearesoluutioista videokuvaa voidaan siirtää tavallista koaksiaalikaapelia pitkin. Tekniikkaa käytetään sekä valvontakameroissa että peruutus- ja ajoneuvokameroissa.

AHD:n merkittävä etu on hyvä kuvanlaatu yhdistettynä analogisen videotekniikan yksinkertaisuuteen. Videokuva voidaan siirtää suoraan kamerasta näyttöön tai tallentimeen ilman IP-kameroiden tarvitsemaa verkkoyhteyttä.

Mitä AHD tarkoittaa?

AHD tulee sanoista Analog High Definition. Kyseessä on analoginen HD-videotekniikka, joka mahdollistaa huomattavasti perinteistä analogista CVBS-videokuvaa suuremman resoluution.

AHD-järjestelmässä kameran tuottama teräväpiirtokuva muunnetaan analogiseksi videosignaaliksi ja siirretään kaapelia pitkin vastaanottavalle laitteelle. Valvontakamerajärjestelmässä vastaanottava laite on yleensä AHD-yhteensopiva tallennin eli DVR, kun taas ajoneuvokäytössä kuva voidaan siirtää suoraan AHD-yhteensopivaan näyttöön tai multimedialaitteeseen.

AHD valvontakameroissa

AHD-tekniikka kehitettiin erityisesti analogisten valvontakamerajärjestelmien kuvanlaadun parantamiseen. Sen avulla vanhempien analogisten valvontakamerajärjestelmien yksinkertainen kaapelointi voidaan yhdistää huomattavasti tarkempaan HD-kuvaan.

AHD soveltuu hyvin esimerkiksi kiinteistöjen, piha-alueiden, varastojen, tuotantotilojen ja muiden kohteiden videovalvontaan. Signaalia voidaan siirtää pitkiäkin matkoja koaksiaalikaapelia pitkin ilman IP-verkon rakentamista.

Valvontakamerakäytössä AHD:n etuja ovat muun muassa:

• tarkka HD-kuva
• pitkät kaapelointietäisyydet
• analogisen järjestelmän yksinkertainen rakenne
• pieni viive kameran ja tallentimen välillä
• mahdollisuus hyödyntää jo olemassa olevaa koaksiaalikaapelointia

Kaapeloinnin maksimipituuteen vaikuttavat muun muassa käytetty kaapeli, signaalin resoluutio ja laitteisto. Laadukkaalla koaksiaalikaapelilla AHD-signaalia voidaan valvontakamerajärjestelmissä siirtää jopa satojen metrien etäisyydelle.

AHD peruutus- ja ajoneuvokameroissa

AHD-tekniikka soveltuu erittäin hyvin myös peruutuskameroihin ja muihin ajoneuvokameroihin. Tavallista CVBS-kameraa tarkempi kuva helpottaa esimerkiksi esteiden, ihmisten ja muiden ajoneuvojen havaitsemista.

Tarkemmasta kuvasta on hyötyä erityisesti suuremmissa näytöissä sekä kuorma-autoissa, linja-autoissa, matkailuautoissa, työkoneissa ja muissa ajoneuvoissa, joissa kamerakuvaa käytetään jatkuvasti tai useista eri kameroista.

Ajoneuvokäytössä AHD:n etuna on myös erittäin pieni kuvaviive. Peruutus- ja katvekamerassa näytöllä näkyvän kuvan on tärkeää vastata mahdollisimman tarkasti sitä, mitä ajoneuvon ympärillä tapahtuu juuri sillä hetkellä.

AHD 720p ja 1080p

AHD-kameroita on saatavana eri resoluutioilla. Ajoneuvo- ja valvontakamerakäytössä tavallisia ovat esimerkiksi 720p ja 1080p.

Suurempi resoluutio mahdollistaa yksityiskohtaisemman kuvan, mutta lopulliseen kuvanlaatuun vaikuttavat myös kameran kuvakenno, optiikka, signaalinkäsittely, valaistus sekä käytettävän näytön tai tallentimen resoluutio.

Pelkkä suuri pikselimäärä ei siis yksin takaa hyvää kuvaa.

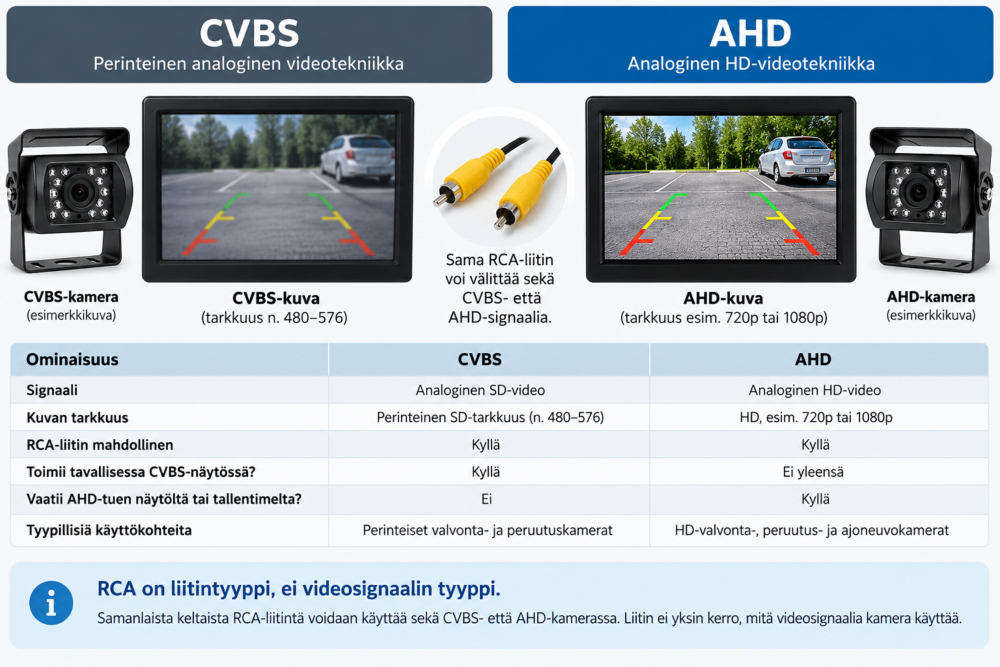

AHD ja CVBS – mikä niiden ero on?

CVBS on perinteinen analoginen videotekniikka, jota on käytetty vuosikymmeniä valvonta-, peruutus- ja muissa videokameroissa. AHD on myös analoginen tekniikka, mutta mahdollistaa huomattavasti suuremman kuvatarkkuuden.

Toimiiko AHD-kamera tavallisessa CVBS-näytössä?

Ei välttämättä. AHD-kamera tarvitsee laitteen, joka osaa vastaanottaa kameran käyttämää AHD-signaalia ja resoluutiota. Tavallinen CVBS-näyttö tai -tallennin ei yleensä pysty näyttämään AHD-kameran kuvaa.

Markkinoilla on kuitenkin myös kameroita, joissa voidaan valita AHD- tai CVBS-kuvamuoto. Tällainen kamera voidaan asettaa käytettävän näytön tai tallentimen mukaiseksi. Vastaavasti monet uudemmat näytöt ja tallentimet tukevat useampaa analogista videosignaalimuotoa.

Ennen kameran hankintaa kannattaa siksi tarkistaa sekä kameran että näytön tai tallentimen tukemat videosignaalit ja resoluutiot.

RCA-liitin ei tarkoita CVBS-kuvaa

Tämä aiheuttaa helposti sekaannusta erityisesti peruutuskameroissa: RCA on liitintyyppi, ei videosignaalin tyyppi.

Samanlaista keltaista RCA-liitintä voidaan käyttää sekä CVBS- että AHD-kamerassa. Se, että kamera ja näyttö voidaan fyysisesti liittää toisiinsa RCA-kaapelilla, ei siis vielä tarkoita, että ne ovat videosignaaliltaan yhteensopivia.

Sama periaate koskee myös muita kameraliittimiä. Liittimen lisäksi täytyy aina tarkistaa laitteen tukema videosignaali.

PAL, NTSC ja AHD – ovatko ne sama asia?

PAL ja NTSC tunnetaan erityisesti perinteisen CVBS-videon kuvajärjestelminä. AHD puolestaan tarkoittaa teräväpiirtoisen analogisen videon siirtotekniikkaa.

Laitetta valittaessa kannattaa tämän vuoksi tarkistaa valmistajan ilmoittamat yhteensopivuustiedot eikä päätellä yhteensopivuutta pelkästään PAL-, NTSC- tai AHD-merkinnän perusteella.

Miksi AHD-kuva on parempi?

AHD:n parempi kuvanlaatu perustuu ennen kaikkea suurempaan resoluutioon ja kehittyneempään signaalinkäsittelyyn. Tarkemmasta kuvasta voidaan erottaa enemmän yksityiskohtia kuin perinteisestä analogisesta CVBS-kuvasta.

Kameroiden kuvanlaatua voidaan lisäksi parantaa erilaisilla kuvanprosessointitekniikoilla. Näitä ovat esimerkiksi kohinanvaimennus, laajan dynamiikan käsittely sekä luminanssi- ja krominanssisignaalien käsittely.

Käytännössä kuvanlaatu riippuu kuitenkin koko järjestelmästä: kameran kuvakennosta ja optiikasta, kaapeloinnista, signaalinkäsittelystä sekä näytön tai tallentimen ominaisuuksista.

Milloin kannattaa valita AHD?

AHD on hyvä valinta, kun halutaan analogisen kamerajärjestelmän helppous mutta perinteistä CVBS-järjestelmää tarkempi kuva.

Valvontakamerajärjestelmässä AHD on erityisen käyttökelpoinen silloin, kun kohteessa on jo koaksiaalikaapelointi tai halutaan toteuttaa kameravalvonta ilman IP-verkon rakentamista.

Peruutus- ja ajoneuvokamerassa AHD kannattaa valita erityisesti silloin, kun näyttö tukee AHD-kuvaa ja halutaan mahdollisimman tarkka kamerakuva. Uutta kamerajärjestelmää rakennettaessa AHD-yhteensopivan kameran ja näytön valinta on yleensä järkevää.

Jos olemassa oleva näyttö, tallennin tai auton alkuperäinen multimediajärjestelmä tukee ainoastaan CVBS-signaalia, CVBS-kamera voi edelleen olla oikea vaihtoehto. Toinen mahdollisuus on valita kamera, jonka kuvamuoto voidaan vaihtaa AHD:n ja CVBS:n välillä.

Muista kameran ja näytön tai tallentimen yhteensopivuus

Kamerajärjestelmää valittaessa kannattaa tarkistaa ainakin:

• onko kameran videosignaali AHD vai CVBS
• mitä AHD-resoluutioita näyttö tai tallennin tukee
• onko kamerassa valittavissa AHD/CVBS-kuvamuoto
• ovatko kameran ja vastaanottavan laitteen liitännät yhteensopivia
• sopiiko käytettävä kaapelointi kyseiseen järjestelmään

Erityisesti peruutuskameroissa kannattaa muistaa, että samanlainen RCA- tai 4PIN-liitin ei yksin takaa laitteiden yhteensopivuutta.
