Peruutuskameran asennus
Peruutuskameran asennus on suhteellisen yksinkertainen toimenpide, jos mahdollista auton kojetaulun tai sisustan purkamista ei huomioida.
Liittimet ja kaapelit

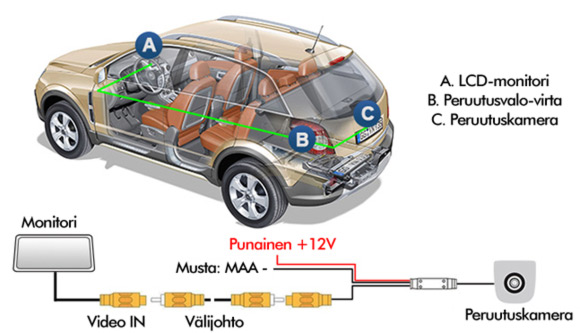

Kameran videolähdön RCA- tai 4PIN-pistoke liitetään näytölle menevän kaapelin pistokkeeseen. Kameralta lähtevä RCA-pistoke on naaraspuolinen ja keltainen. Jos liittimiä on kaksi, toisessa kulkee ääni. Näytön vastaavat liittimet ovat myös yleensä naaraspuolisia ja usein keltaisia. RCA-liittimellä varustetuissa kameroissa musta (tai punainen) DC-liitin on virtaa varten. RCA-liittimellisen kameran ja näytön kytkentään tarvitaan RCA-välijohto, jossa molemmat päät ovat koiraspuolisia. Saatavana mm. 5-metrinen tai 10-metrinen välikaapeli. NÄissä kaapeleissa on rinnalla kulkeva punainen (tai keltainen) johdin, jolla saa vietyä pakkiherätteen näytölle, jos näytössä on herätejohto.
4PIN-kaapeleissa toinen pää on uros (kameran päähän) ja toinen naaras (tulee näytön päähän). Näitä 4PIN-kaapeleita (2-, 5, 10- ja 15-metrisiä) voidaan ketjuttaa eli jatkaa. Varaa mieluummin pidempi kaapeli kuin "tarpeeksi pitkä".
Johtojen vetäminen
Henkilöautoissa johdot voidaan yleensä viedä kattopaneelien päällä. Myös mattojen alta tai kynnyskoteloiden alta voidaan johdot kuljettaa siististi ja melko pienellä vaivalla.
Jos joudut irrottamaan tai raottamaan autosi kattopaneelit, ne ovat yleensä kiinni muovisilla, uudelleen kiinnitettävillä "naksuilla". Niiden rikkoutumisen, kuin paneelinkin rikkoutumisvaara, on etenkin kylminä olemassa joten suosittelemme huolellisuutta tai ammattilaisen käyttöä. Näitä kiinnikkeitä on saatavilla merkkikohtaisesti autoalan liikkeissä.
Näytön virranotto
Varmista aina, että laitteiston jännitealue vastaa ajoneuvon jännitettä!
Riippuen näytön asennuspaikasta virta laitteeseen saadaan joko kattolampusta tai sulakepesästä kojetaulun alta. Riippuen ajoneuvosta ja kojetaulun rakenteesta, voit joutua irrottamaan myös koko kojetaulun. Tämä on suhteellisen suuritöinen toimepide, joskin tehtävissä myös tee-se-itse -miehiltä. Jos virta otetaan kattolampusta, on varmistettava, ettei kattolamppu ole kiinni auton CAN-väylässä. Jos se on, kuva välkkyy ja siinä on häiriöitä. Signaalisuodattimia on saatavana, joten tässäkin tapauksessa voidaan virta ottaa CAN-väylässä kiinni olevasta kattovalosta. Varmista myös, että kattovalon virta katkeaa virta-avaimesta, muuten akku saattaa tyhjentyä.
Kameran virranotto
Varmista aina, että laitteiston jännitealue vastaa ajoneuvon jännitettä!
Suosittelemme relekytkentää, jossa releelle otetaan jatkuva virta esim. tupakansytyttimeltä tai muusta paikasta, joka ei häiritse auton omaa sähköjärjestelmää ja mistä virta on “puhdasta” ilman CAN-väylätietoa. Releen liipaisujännite otetaan peruutusvalolta. Näin peruutuskamera on toiminnassa ainoastaan peruutuksen aikana.
Useissa näytöissä ja multimedialaitteissa on johto (tavallisesti sininen, vihreä tai oranssi) pakkivalon plusvirtaan kytkemistä varten, ja näin näyttö "herätetään" näyttämään peruutuskameran kuvaa pakin kytkeytyessä päälle. Joissakin näytöissä on automaattinen, videosignaalin kytkeytymiseen reagoiva toiminne. Huomaa! Joissakin uudemmissa autoissa (mm. BMW) virta katkaistaan myös rekisterikilven valoista kun on kirkas ilma. Näinollen kameran jatkuvaa- tai liipaisinvirtaa ei voida ottaa sellaisista valoista, jotka sammuvat kirkkaalla ilmalla.
Useampi kamera samaan näyttöön
Useimmissa myymissämme näytöissä on vähintään kaksi videon sisääntuloa (joissakin jopa neljä), joten näytölle voidaan saada kuvaa useammasta näkymästä. Näytölle tulee kaikille oma liitin, jotka on yleensä merkitty Video1, Video2, jne. Jos kytket vain yhden kameran, liitä se Video2-liittimeen, koska se on yleensä näytöissä herätteen aktivoima kanava.
Kaksi kameraa on erittäin kätevä mm. silloin, kun autossasi on vetokoukku. Kun asennat toisen kameroista näyttämään vetokoukkua, säästyt monelta kuskin paikalta nousemiselta. Toisen kameran voit säätää näyttämään takanäkymää. Kameroiden kesken näkymää vaihdetaan näytön tai kaukosäätimen V1/V2 (CAM tms.) -napista. Vaikka et asentaisikaan kahta peruutuskameraa aluksi, on suositeltavaa, että vedät valmiiksi jo kaksi RCA-kaapelia valmiiksi. Joissakin RCA-kaapeleistamme on kaksi johdinta/liitintä.
Mikäli tarvitset ohjeita tai apua peruutuskameran asennukseen meiltä ostamaasi laitteeseen, ota yhteyttä!
