Peruutuskameran liitintyypit

Epästandardit liitännät aiheuttavat sekaannusta ja jopa laiterikkoja

Jotkut kamera- ja näyttövalmistajat (ja jopa matkailuautovalmistajat) käyttävät omia standardejaan - syy lienee suojata järjestelmän vaihto tai päivitys omilla, huippuun hinnoitelluilla laitteillaan. Näiden laitteiden kytkemisessä pitää olla erityisen tarkkana ensinnäkin liitintyypin, napaisuuksien kuin myös johdinjärjestyksen kanssa. Olemme tavanneet tapauksia, joissa liittimen värikoodatussa videojohtimessa kulkee 12 voltin jännite! Jännitteen kytkeminen videopiiriin rikkoo taatusti laitteen. Suosittelemme ammattilaisen autosähköasentajan käyttöä, jos olet hiukankin epävarma.

RCA on käytännön standardi kuvan ja videon siirtoon

RCA-liitin uros ja naaras

Yleisin käytettävä liitintyyppi videon ja kuvan siirtämisen on standardi RCA.
Käytössä yleisimmin henkilöautojen peruutuskameroissa. RCA-kaapelissa siirtyy ainoastaan video- tai audiosignaali, joten virta on siirrettävä muuten. Videoliitin on keltainen ja audioliitin on valkoinen tai valkoinen ja punainen (jos stereo). Usein virta otetaan auton takaosasta (esim. peruutusvalolta/rele) joten virran kuljetus eteen/edestä ei ole tarpeenkaan. Yleensä kameran ja näytön päässä on naaras-RCA, joten välijohto on useimmiten uros-uros. Sovittimia saatavana.

DIN4P/4PIN on yleisimmin käytössä ammattiautoihin tarkoitetuissa peruutuskameroissa

DIN4P-liitintyyppi on kierrelukittava ja vedenpitävä liitin, joten sitä käytetään yleensä ammattiajoneuvoissa peruutuskameran kytkemiseen. DIN-liittimissä on huomioitava sukupuolen (uros/naaras) lisäksi lukitustapa - liitin voi olla bayonet- tai kierrelukittava (yleisin). PSVT-merkin laitteissa käytetään lisäksi tulppalukittavaa 6-napaista mallia, koska kameran läpän logiikat ja ohjaus kulkevat kaapelissa.

Kierrelukittava DIN4P-liitin uros ja naaras

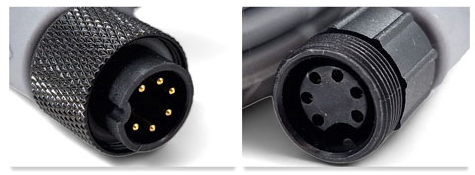

Dometic / Waeco 6PIN kierrelukittava liitin

Dometic / Waeco kierrelukittava uros ja naaras

Käytössä mm. Waeco / Dometic kameroissa. Useissa uudemmissa Burstner-autoissa valmiina. Kaapelissa kulkee myös kameran käyttövirta ja läpänohjaus sekä ääni (optio). Sovittimia molempiin suuntiin saatavana.

Tulppalukittava PS/2 -liitin

Tulppalukittava PS/2 -liitin naaras ja uros

Käytössä mm. PSVT:n läpällisissä kameroissa. Kaapelissa kulkee myös kameran käyttövirta ja läpänohjaus sekä ääni (optio). Sovittimia saatavana.

Kierrelukittava s-Video 4PIN

lisakuva

Kierrelukittava s-Video 4PIN

Käytössä mm. PSVT:n läpättömissä kameroissa. Saatavana sovite, jolla voidaan liittää myös edellä mainittuun tulppalukittavaan 4PIN-liittimeen (CM11Y-mallissa pakkauksessa).

Väliliitin BMW 4PIN

Väliliitin BMW 4PIN uros ja naaras

Tätä liitintä käytetään yleisesti pienempien kameroiden väliliittimenä, jolloin saadaan pienempi läpivientiaukko. Ei vedenpitävä. Huomioitavaa on, että pinnijärjestys ei ole standardi, joten ennen "vieraan" kameran kytkemistä on varmistettava mittaamalla (tai muuten) pinnijärjestys, jotta voidaan välttää laiterikko.

Fakra-liitin auton multimedialaitteeseen

Fakra-liitin kameran kytkemiseen auton multimedialaitteistoon

Tällä sovitteella voidaan kytkeä ulkoinen videotulo/peruutuskamera Mercedes Benz-, VW-, Audi- ja Ford-autojen navigointi/multimedialaitteeseen mikäli laitteisto tukee ulkoista videolähdettä.

Sovittimia saatavana

Riippumatta siitä, käytetäänkö RCA-tai DIN-liittimiä (tai sekaisin), laitteet on kytkettävissä toisiinsa sovittimien kanssa. Kehotamme kuitenkin tarkistamaan mahdolliset epästandardit johdotukset jännitteiden varalta ennen kytkemistä.

Sovittimet löydät sivultamme osastosta peruutuskameratarvikkeet

Virtaliitin

Käytännössä, mikäli virta ei kulje DIN-kaapelissa, kameroissa ja myös näytöissä on käytetty 5.5 mm DC-liitintä. Kameran päässä on yleensä naarasliitin - samoin näytössä. Muistisääntönä virtaa "antava" pää on uros. Jatkojohtoja saatavana.
